ボレート系メタロセン重合助触媒とは｜仕組み・種類・MAOとの違いを解説

• ボレート系助触媒がメタロセン触媒の活性化においてどのような役割を果たすのか理解できていない
• MAO（メチルアルミノキサン）との使い分け・比較情報が少ない
• トリチルボレート（TrB）・アニリニウムボレートなど種類が多く、自社プロセスに何が適合するか分からない

このような課題を持つ技術者向けに、本記事ではボレート系助触媒の活性化メカニズム・主要な種類・MAOとの比較、そしてAGCのPF-4/PF-41製品の特長を整理します。

メタロセン触媒が助触媒を必要とする理由

メタロセン錯体（Cp₂MX₂型、M=Zr・Ti・Hf等）は、単独では実用的な重合活性を示しません。遷移金属中心が電気的に中性であり、オレフィンの配位に必要な空の配位座が生成されていないためです。

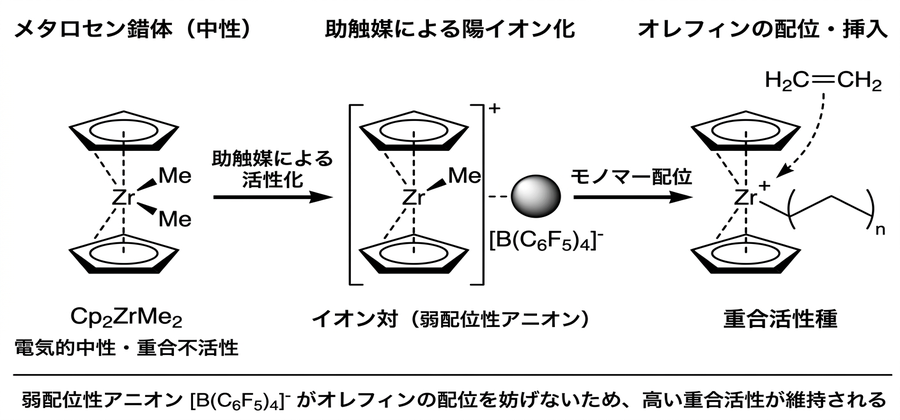

重合を開始させるには、金属中心を陽イオン化し、モノマーが配位・挿入できる活性種を生成する必要があります。この活性化を担うのが助触媒です。

ボレート系助触媒の活性化メカニズム

ボレート系助触媒の特徴は、弱配位性アニオン [B(C₆F₅)₄]⁻ にあります。このアニオンは金属中心への配位力が極めて弱く、生成した陽イオン性メタロセンの空配位座をほぼ遮蔽しません。その結果、オレフィンが金属に配位しやすい状態が維持されます。

活性化の経路は助触媒の種類によって異なります。

トリチルボレート（TrB）による活性化

[CPh₃]⁺[B(C₆F₅)₄]⁻（トリチルカチオン塩）を使用した場合、CPh₃⁺がメタロセンのアルキル基を引き抜くことで陽イオン活性種が生成します。副生成物はトリチルメタン（CPh₃Me）であり、ガスは発生しません。

アニリニウムボレートによる活性化

[PhNHMe₂]⁺[B(C₆F₅)₄]⁻（ジメチルアニリニウム塩）を使用した場合、メタロセン触媒のアルキル基がアニリンと配位子置換することで陽イオン活性種が生成します。

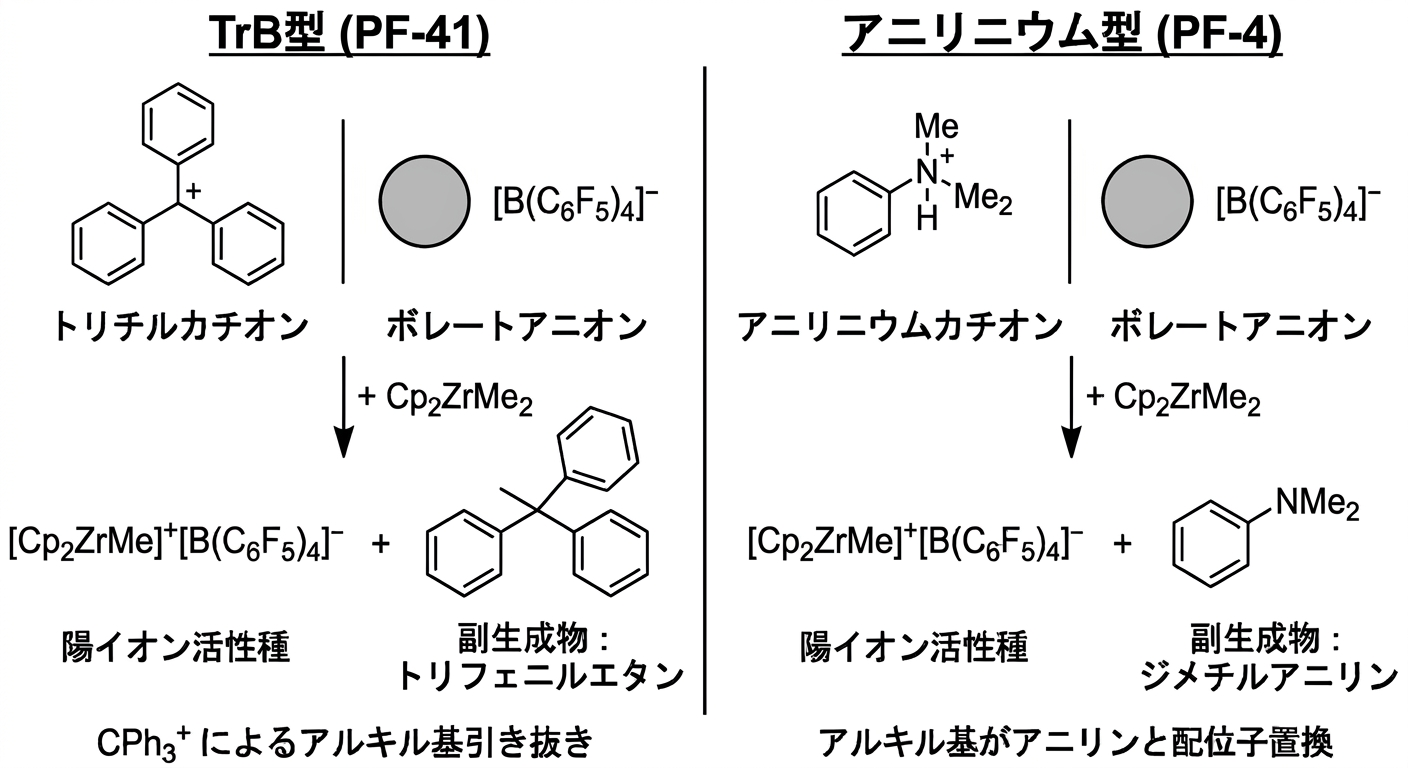

TrB型とアニリニウム型の比較

2種類の主要なボレート系助触媒を用途選定の観点から整理します。

項目	アニリニウム型（PF-4）	TrB型（PF-41）
CAS No.	118612-00-3	136040-19-2
活性化機序	配位子置換（アルキル基/アニリン）	アルキル基引き抜き
副生成物	ジメチルアニリン	トリチルメタン
用途	溶液系・スラリー系重合	溶液系・スラリー系重合

どちらもエチレン/プロピレン重合をはじめ、ポリオレフィンエラストマー（POE）・EPDM等の特殊オレフィン製造にも使用できますが、設備の排気設計や溶媒系の仕様に応じて使い分けます。

MAO（メチルアルミノキサン）とボレート系の違い

助触媒の主要な選択肢であるMAOとボレート系を比較します※2,3。

項目	MAO	ボレート系
使用量	大量過剰（Zrに対し100〜1,000当量）	少量（1〜数当量）
活性種の明確さ	不均一・複雑	イオン対として明確
アルミニウム廃棄物	発生量大	発生なし
メタロセンの前処理	塩化物型（Cp₂MCl₂）に直接使用可能	アルキル体への変換が必要
コスト（スケール時）	過剰使用によりコスト増	少量使用で効率的

ボレート系はMAOに比べて使用量が少なく、アルミニウム含有廃液の削減につながります。一方で、メタロセンをアルキル体として調製する必要がある点が考慮事項です。エチレン/プロピレン系重合においてはB/Zr=1.5という少量でMAO（Al/Zr=2500）と同等の重合活性を達成できたとの報告もあります※1。

AGCのPF-4・PF-41

AGCはボレート系メタロセン重合助触媒として、アニリニウム型のPF-4とTrB型のPF-41を製造・供給しています。AGC若狭化学株式会社（福井県）にて国内で一貫製造しており、30年以上にわたり世界のお客様へ供給しています。

標準スペック

製品	CAS No.	純度	水分
PF-4（アニリニウム型）	118612-00-3	≧97%	Max. 0.2%
PF-41（TrB型）	136040-19-2	≧97%	Max. 0.5%

高純度・低水分量の管理は、重合プロセスにおける触媒失活リスクを低減し、安定した重合品質の確保に直結します。

粒度オプション

PF-4・PF-41はいずれも乾式粉砕機による粉砕対応が可能であり、ご要望に沿った粒子径に調整可能です（数値保証は対象外）。炭化水素溶剤への溶解性が求められる用途向けには、溶解型ボレートのsPFシリーズを提供しています。

溶解性ボレートについて

通常のテトラキス（ペンタフルオロフェニル）ボレート化合物は、ヘキサンやヘプタン等の脂肪族炭化水素溶媒には難溶です。溶解した場合でも、ボレート化合物が溶解した濃厚相と溶解していない希薄相の液－液2相に分離することが知られています※4。そのため、脂肪族炭化水素溶媒に可溶なテトラキス（ペンタフルオロフェニル）ボレート化合物が望まれ、提案されてきました。

また、トリアルキルアンモニウムテトラキス（ペンタフルオロフェニル）ボレート化合物は塩基性が高く求核性も有するため、オレフィンやジエンの重合反応の触媒毒となりうる懸念がありました。

これらの背景から、AGCは新規にsPFシリーズを開発しました。

炭化水素溶剤への溶解性が求められる用途向けには、溶解型ボレートのsPFシリーズ（PF-42・sPF-09・sPF-32・sPF-51）を提供しています。シクロヘキサン・メチルシクロヘキサン（MCH）・トルエンへの溶解性を確認しており、溶液系重合プロセスでの使用に対応しています。なお、sPFシリーズのうちsPF-09が工業品であり、PF-42・sPF-32・sPF-51は開発品の位置づけです。

まとめ

ボレート系メタロセン重合助触媒は、弱配位性アニオン [B(C₆F₅)₄]⁻ を利用してメタロセン錯体を陽イオン化し、オレフィン重合の活性種を生成します。MAOと比較して使用量が少なく廃棄物削減につながる一方、活性種が明確であるためプロセス設計の自由度が高いことが特徴です。アニリニウム型（PF-4）とTrB型（PF-41）は活性化機序と副生成物が異なるため、設備の排気設計・溶媒系に応じて選択します。

参考文献

※1 Chen, Q.; Sun, Y.; He, X. “Effect of Borate Co‐Catalyst on Ethylene‐Propylene Binary/Ternary Copolymerization with Bisindenyl Zirconocene” Macromolecular Chemistry and Physics 2025, 226, e00140. DOI: 10.1002/macp.202500140

※2 Chen, E.Y.-X.; Marks, T.J. “Cocatalysts for Metal-Catalyzed Olefin Polymerization: Activators, Activation Processes, and Structure−Activity Relationships” Chem. Rev. 2000, 100, 1391–1434. DOI: 10.1021/cr980462j

※3 Bochmann, M. “The Chemistry of Catalyst Activation: The Case of Group 4 Polymerization Catalysts” Organometallics 2010, 29, 4711–4740. DOI: 10.1021/om1004447

※4 WO 2021/182438 A1
